Hàng chính hãng SIEMENS
Freeship nội thành HCM6ES7214-1AG31-0XB0 – CPU 1214C, DC/DC/DC, 14DI/10DO/2AI
1₫
--- Giá chưa bao gồm VAT ----
Giá có thể thay đổi, vui lòng liên hệ trước khi đặt hàng (Luôn có giá tốt khi mua số lượng nhiều)
Bảo hành 12 tháng khi mua tại TPNewtech.
Thời gian vận chuyển:
Thời gian giao hàng ước tính từ 1 - 5 ngày trên toàn quốc.
Luôn có chương trình hỗ trợ dự án công trình
-> Hãy Liên hệ ngay cho chúng tôi
Chi Tiết Sản Phẩm
Material ID: 6ES7214-1AG31-0XB0

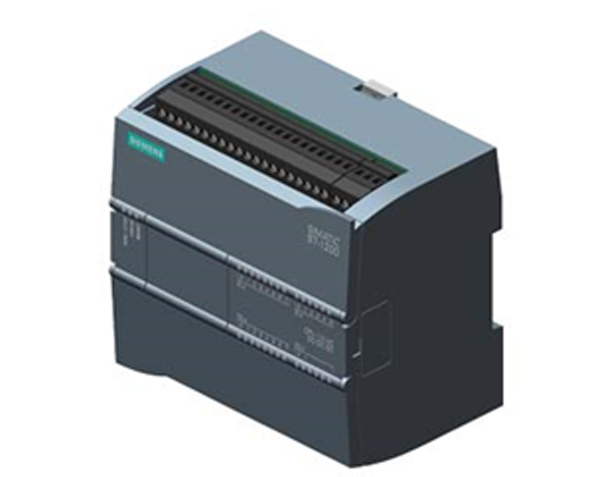

- SIMATIC S7-1200, CPU 1214C, compact CPU, DC/DC/DC
- Onboard I/O: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10 V DC
- Power supply: DC 20.4-28.8V DC
- Program/data memory 75 KB
- SIMATIC S7-1200 Basic Controller – Flexible thanks to wide variety of communication options
- First choice for implementing automation tasks flexibly and efficiently in the mid to low performance range
- Scaled in performance and available for different input voltages and with transistor or relay outputs
- Safety versions are also available
- Compact CPUs can be expanded directly on the device or with a wide variety of signal and communication modules
- HMI devices can be connected via the integrated Ethernet interface
- Memory of the CPU can be expanded by means of a memory card
- PLC is configured using the STEP 7 Basic software in the TIA Portal
- Wide range of networking options via various communication standards
- Offers maximum flexibility in topology and network setup
- Compact design, modular structure, and integrated IOs help save space in the control cabinet
- Fields of application vary from simple packaging machines to use as a subordinate control system in larger plants
- STEP 7 configuration software is integrated into the TIA Portal
- Lower configuration costs and faster commissioning
Additional Information
Support
| Technical Data | Manuals / Links |
SIMATIC S7-1200, CPU 1214C, CPU compacta DC/DC/DC, E/S INTEGRADAS: 14 DI 24 V DC; 10 DO 24 V DC; 2 AI 0-10V DC, alimentación: DC 20,4-28,8V DC, Memoria de programas/datos 75 KB
Información general
Designación del tipo de producto CPU 1214C DC/DC/DC
Ingeniería con
● Paquete de programación STEP 7 V11 SP2 o superior
Tensión de alimentación
Valor nominal (DC)
● 24 V DC Sí
Rango admisible, límite inferior (DC) 20,4 V
Rango admisible, límite superior (DC) 28,8 V
Tensión de carga L+
● Valor nominal (DC) 24 V
● Rango admisible, límite inferior (DC) 20,4 V
● Rango admisible, límite superior (DC) 28,8 V
Intensidad de entrada
Consumo, máx. 1,5 A; 24 V DC
Intensidad de cierre, máx. 12 A; con 28,8 V
Intensidad de salida
Para bus de fondo (5 V DC), máx. 1 600 mA; máx. 5 V DC para SM y CM
Alimentación de sensores
Alimentación de sensores 24 V
● 24 V Rango permitido: 20,4 a 28,8 V
Pérdidas
Pérdidas, típ. 12 W
Memoria
Memoria de trabajo
● integrada 75 kbyte
● ampliable No
Memoria de carga
● integrada 4 Mbyte
Respaldo
● existente sin mantenimiento
● sin pila Sí
Tiempos de ejecución de la CPU
para operaciones de bits, típ. 0,085 µs; /instrucción
para operaciones a palabras, típ. 1,7 µs; /instrucción
para artitmética de coma flotante, típ. 2,5 µs; /instrucción
CPU-bloques
Nº de bloques (total) DBs, FCs, FBs, contadore y temporizadores. El número máximo de bloques direccionables es de 1 a 65535. No hay ninguna restricción, uso de toda la memoria de trabajo
OB
● Número, máx. Limitada únicamente por la memoria de trabajo para código
Áreas de datos y su remanencia
Área de datos remanentes (incl. temporizadores, contadores, marcas), máx. 10 kbyte
Marcas
● Número, máx. 8 kbyte; Tamaño del área de marcas
Área de direcciones
Área de direcciones de periferia
● Entradas 1 024 byte
● Salidas 1 024 byte
Imagen del proceso
● Entradas, configurables 1 kbyte
● Salidas, configurables 1 kbyte
Configuración del hardware
Nº de módulos por sistema, máx. 3 Communication Module, 1 Signal Board, 8 Signal Module
Hora
Reloj
● Reloj de hardware (en tiempo real) Sí
● Duración del respaldo 480 h; típicamente
● Desviación diaria, máx. 60 s/mes @ 25 °C
Entradas digitales
Nº de entradas digitales 14; integrado
● De ellas, entradas usable para funciones tecnológicas 6; HSC (High Speed Counting)
Fuente/sumidero (M/P) Sí
Número de entradas atacables simultáneamente
Todas las posiciones de montaje
— hasta 40 °C, máx. 14
Tensión de entrada
● Valor nominal (DC) 24 V
● para señal “0” 5 V DC, con 1 mA
● para señal “1” 15 V DC at 2,5 mA
Intensidad de entrada
● para señal “1”, típ. 1 mA
Retardo a la entrada (a tensión nominal de entrada)
para entradas estándar
— parametrizable 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms y 12,8 ms, elegible en grupos de 4
— en transición “0” a “1”, máx. 0,2 ms
— en transición “0” a “1”, máx. 12,8 ms
para entradas de alarmas
— parametrizable Sí
para funciones tecnológicas
— parametrizable Monofásica: 3 @ 100 kHz y 3 @ 30 kHz, Diferencial: 3 @ 80 kHz y 3 @ 30 kHz
Longitud del cable
● apantallado, máx. 500 m; 50 m para funciones tecnológicas
● no apantallado, máx. 300 m; para funciones tecnológicas: No
Salidas digitales
Número de salidas 10
● de ellas, salidas rápidas 4; Salida de tren de impulsos 100 kHz
Protección contra cortocircuito No; a prever externamente
Limitación de la sobretensión inductiva de corte a L+ (-48 V)
Poder de corte de las salidas
● con carga resistiva, máx. 0,5 A
● con carga tipo lámpara, máx. 5 W
Tensión de salida
● para señal “0”, máx. 0,1 V; con carga de 10 kOhm
● para señal “1”, mín. 20 V
Intensidad de salida
● para señal “1” valor nominal 0,5 A
● para señal “0” intensidad residual, máx. 0,1 mA
Retardo a la salida con carga resistiva
● “0” a “1”, máx. 1 µs
● “1” a “0”, máx. 5 µs
Frecuencia de conmutación
● de las salidas de impulsos, con carga óhmica, máx. 100 kHz
Salidas de relé
● Nº de salidas relé 0
Longitud del cable
● apantallado, máx. 500 m
● no apantallado, máx. 150 m
Entradas analógicas
Nº de entradas analógicas 2
Rangos de entrada
● Tensión Sí
Rangos de entrada (valores nominales), tensiones
● 0 a +10 V Sí
— Resistencia de entrada (0 a 10 V) ≥100 kohmios
Longitud del cable
● apantallado, máx. 100 m; trenzado y apantallado
Salidas analógicas
Nº de salidas analógicas 0
Longitud del cable
● apantallado, máx. 100 m; apantallado, par trenzado
Formación de valor analógico para entradas
Tiempo de integración y conversión/resolución por canal
● Resolución con rango de rebase (bits incl. signo), máx. 10 bit
● Tiempo de integración parametrizable Sí
● Tiempo de conversión (por canal) 625 µs
Sensor
Sensores compatibles
● Sensor a 2 hilos Sí
1. Interfaz
Tipo de interfaz PROFINET
Norma física Ethernet
con aislamiento galvánico Sí
Detección automática de la velocidad de transferencia Sí
Autonegociación Sí
Autocrossing Sí
Protocolos
● PROFINET IO-Controller Sí
Protocolos
Soporta protocolo para PROFINET IO Sí
PROFIBUS Sí
AS-Interface Sí
Protocolos (Ethernet)
● TCP/IP Sí
Comunicación IE abierta
● TCP/IP Sí
● ISO-on-TCP (RFC1006) Sí
● UDP Sí
Servidores web
● Soporta Sí
● Páginas web definidas por el usuario Sí
Otros protocolos
● MODBUS Sí
Funciones de comunicación
Comunicación S7
● Soporta Sí
● como servidor Sí
● Como cliente Sí
Funciones de test y puesta en marcha
Estado/forzado
● Estado/forzado de variables Sí
● Variables Entradas/salidas, marcas, DB, E/S de periferia, tiempos, contadores
Forzado permanente
● Forzado permanente Sí
Búfer de diagnóstico
● existente Sí
Funciones integradas
Nº de contadores 6
Frecuencia de contaje (contadores), máx. 100 kHz
Medida de frecuencia Sí
Posicionamiento en lazo abierto Sí
Regulador PID Sí
Nº de entradas de alarma 4
Nº de salidas de impulsos 2
Frecuencia límite (impulsos) 100 kHz
Aislamiento galvánico
Aislamiento galvánico módulos de E digitales
● Aislamiento galvánico módulos de E digitales 500 V AC durante 1 minuto
● entre los canales, en grupos de 1
Aislamiento galvánico módulos de S digitales
● Aislamiento galvánico módulos de S digitales Sí
● entre los canales No
● entre los canales, en grupos de 1
Diferencia de potencial admisible
entre diferentes circuitos 500 V DC entre 24 V DC y 5 V DC
CEM
Inmunidad a perturbaciones por descargas de electricidad estática
● Inmunidad a perturbaciones por descargas de electricidad estática IEC 61000-4-2 Sí
— Tensión de ensayo con descarga en aire 8 kV
— Tensión de ensayo para descarga por contacto 6 kV
Inmunidad a perturbaciones conducidas
● Inmunidad a perturbaciones en cables de alimentación según IEC 61000-4-4 Sí
● Inmunidad a perturbaciones por cables de señales IEC 61000-4-4 Sí
Inmunidad a perturbaciones por tensiones de choque (sobretensión transitoria)
● Inmunidad a perturbaciones en cables de alimentación según IEC 61000-4-5 Sí
Inmunidad a perturbaciones conducidas, inducidas mediante campos de alta frecuencia
● Inmunidad a campos electromagnéticos radiados a frecuencias radioeléctricas según IEC 61000-4-6 Sí
Emisión de radiointerferencias según EN 55 011
● Clase de límite A, para aplicación en la industria Sí; Grupo 1
● Clase de límite B, para aplicación en el ámbito residencial Sí; Si se garantiza mediante medidas oportunas que se cumplen los valores límite de la clase B según EN 55011
Grado de protección y clase de protección
Grado de protección IP IP20
Normas, homologaciones, certificados
Marcado CE Sí
Homologación CSA Sí
Homologación UL Sí
cULus Sí
Homologación FM Sí
RCM (anterior C-TICK) Sí
Homologaciones navales Sí
Condiciones ambientales
Caída libre
● Altura de caída, máx. 0,3 m; Cinco veces, en embalaje de envío
Temperatura ambiente en servicio
● mín. -20 °C
● máx. 60 °C
● Posición de montaje horizontal, mín. -20 °C
● Posición de montaje horizontal, máx. 60 °C
● Posición de montaje vertical, mín. -20 °C
● Posición de montaje vertical, máx. 50 °C
Temperatura ambiente en almacenaje/transporte
● mín. -40 °C
● máx. 70 °C
Presión atmosférica según IEC 60068-2-13
● En servicio mín. 795 hPa
● En servicio máx. 1 080 hPa
● Almacenamiento/transporte, mín. 660 hPa
● Almacenamiento/transporte, máx. 1 080 hPa
Altitud en servicio referida al nivel del mar
● Altitud de instalación, mín. -1 000 m
● Altitud de instalación, máx. 2 000 m
Humedad relativa del aire
● En servicio máx. 95 %; sin condensación
Vibraciones
● Resistencia a vibraciones durante el funcionamiento según IEC 60068-2-6 Montaje en pared 2 g (m/s²); perfil DIN 1 g (m/s²)
● En servicio, según DIN IEC 60068-2-6 Sí
Ensayo de resistencia a choques
● ensayado según DIN IEC 60068-2-27 Sí; IEC 68, parte 2-27; semisinusoide: fuerza de choque 15 g (valor de cresta), duración 11 ms
Concentraciones de sustancias contaminantes
● SO2 con HR < 60% sin condensación S02: < 0,5 ppm; H2S: < 0,1 ppm; HR < 60% sin condensación
Configuración
programación
Lenguaje de programación
— KOP Sí
— FUP Sí
— SCL Sí
Vigilancia de tiempo de ciclo
● Configurable Sí
Dimensiones
Ancho 110 mm
Altura 100 mm
Profundidad 75 mm
Pesos
Peso, aprox. 415 g
| Trọng lượng | 0.42 kg |
|---|---|
| Country of Origin | CN |
