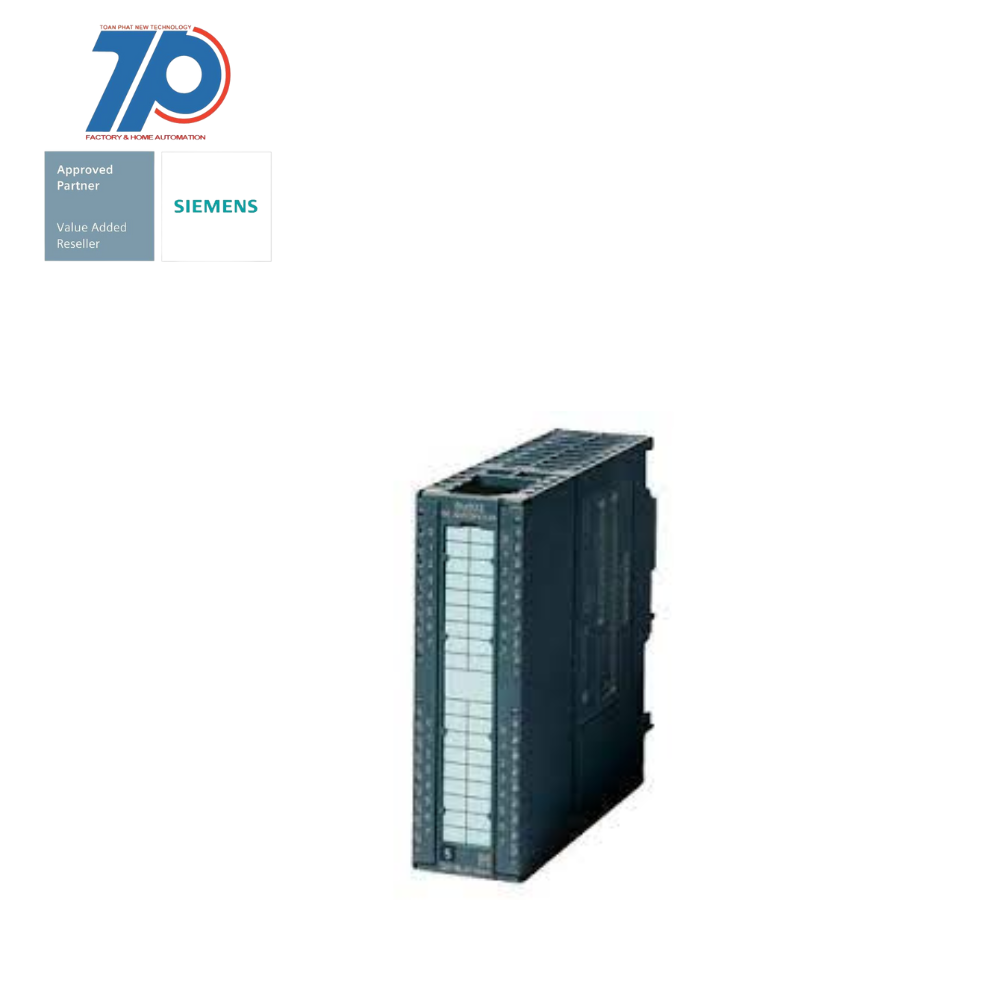

6ES7322-1BH10-0AA0 – SIMATIC S7-300

Thông tin kỹ thuật cơ bản SIEMENS – 6ES7322-1BH10-0AA0

SIMATIC S7-300, DIGITAL OUTPUT SM 322 HIGH SPEED, GALVANICALLY ISOLATED, 16 DO, 24V DC, 0.5A, 1 X 20 PIN

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7322-1BH10-0AA0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7322-1BH10-0AA0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7322-1BH10-0AA0

		SIMATIC S7-300, Digital output SM 322 High Speed, isolated, 16 DO, 24 V DC, 0.5A, 1x 20-pole
Supply voltage
Load voltage L+
● Rated value (DC)		24 V
● permissible range, lower limit (DC)		20.4 V
● permissible range, upper limit (DC)		28.8 V
Input current
from load voltage L+ (without load), max.		110 mA
from backplane bus 5 V DC, max.		70 mA
Power loss
Power loss, typ.		5 W
Digital outputs
Number of digital outputs		16
Short-circuit protection		Yes; Electronic
● Response threshold, typ.		1 A
Limitation of inductive shutdown voltage to		L+ (-53 V)
Controlling a digital input		Yes
Switching capacity of the outputs
● on lamp load, max.		5 W
Load resistance range
● lower limit		48 Ω
● upper limit		4 kΩ
Output voltage
● for signal “1”, min.		L+ (-0.8 V)
Output current
● for signal “1” rated value		0.5 A
● for signal “1” permissible range for 0 to 40 °C, min.		5 mA
● for signal “1” permissible range for 0 to 40 °C, max.		0.6 A
● for signal “1” permissible range for 40 to 60 °C, min.		5 mA
● for signal “1” permissible range for 40 to 60 °C, max.		0.6 A
● for signal “1” minimum load current		5 mA
● for signal “0” residual current, max.		0.5 mA
Output delay with resistive load
● “0” to “1”, max.		100 µs
● “1” to “0”, max.		200 µs
Parallel switching of two outputs
● for uprating		No
● for redundant control of a load		Yes; only outputs of the same group
Switching frequency
● with resistive load, max.		1 000 Hz
● with inductive load, max.		0.5 Hz
● with inductive load (acc. to IEC 60947-5-1, DC13), max.		0.5 Hz
● on lamp load, max.		10 Hz
Total current of the outputs (per group)
horizontal installation
— up to 40 °C, max.		4 A
— up to 60 °C, max.		3 A
vertical installation
— up to 40 °C, max.		2 A
Cable length
● shielded, max.		1 000 m
● unshielded, max.		600 m
Interrupts/diagnostics/status information
Alarms		No
Diagnostics function		No
Alarms
● Diagnostic alarm		No
Diagnostic messages
● Wire-break		No
● Short-circuit		No
● Fuse blown		No
● missing load voltage		No
Diagnostics indication LED
● Rated load voltage PWR (green)		No
● Fuse OK FSG (green)		No
● Status indicator digital output (green)		Yes; per channel
Potential separation
Potential separation digital outputs
● between the channels		Yes
● between the channels, in groups of		8
● between the channels and backplane bus		Yes; Optocoupler
Isolation
Isolation tested with		500 V DC
Connection method
required front connector		20-pin
Dimensions
Width		40 mm
Height		125 mm
Depth		120 mm
Weights
Weight, approx.		200 g
last modified:		05/28/2020
