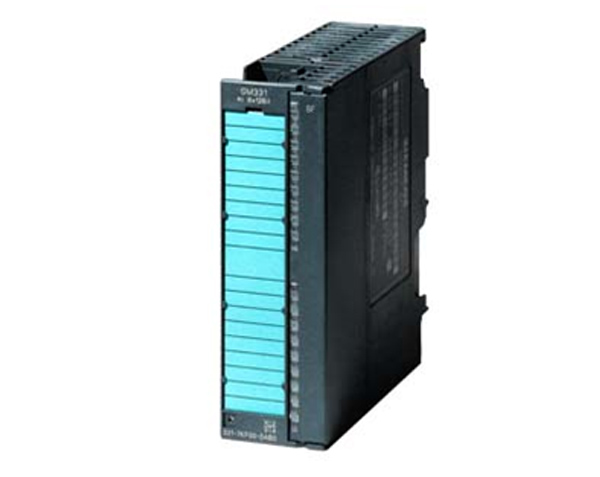

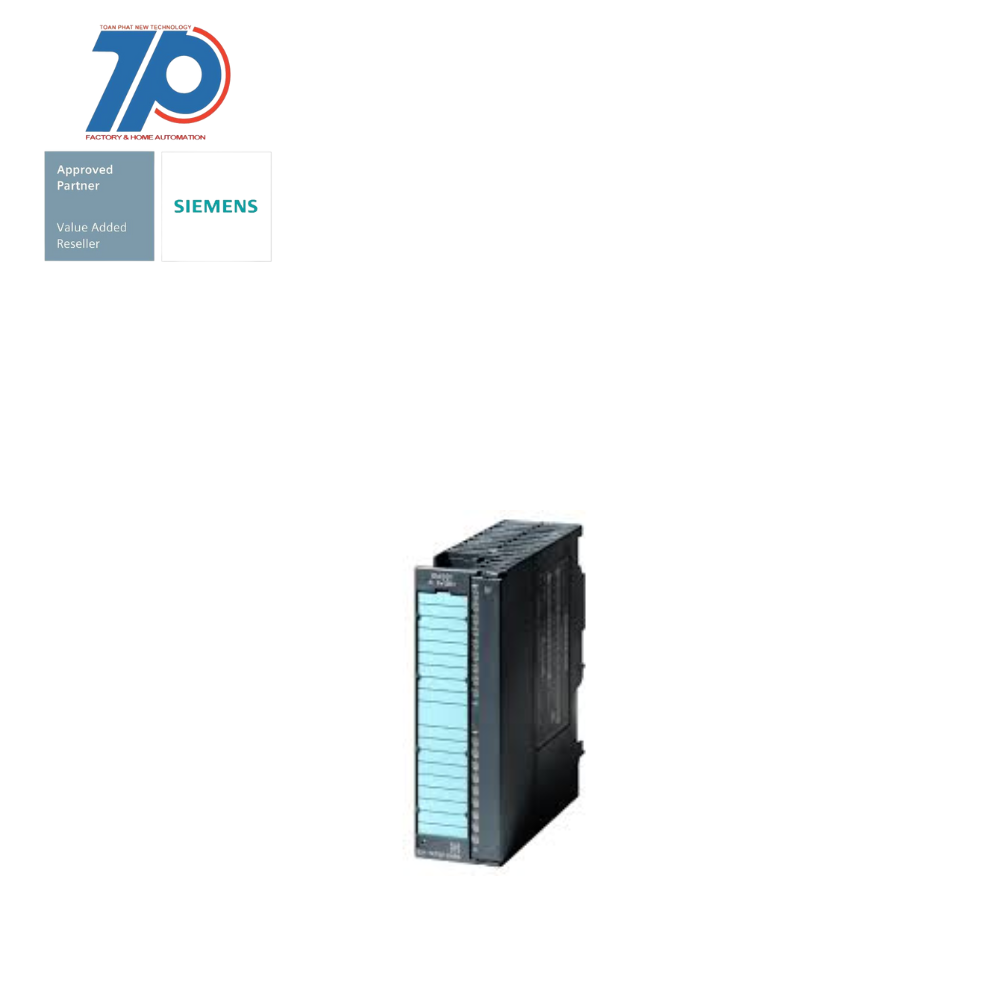

6ES7331-1KF02-0AB0 – Analogue Input Module

Thông số kỹ thuật: PLC S7-300 6ES7331-1KF02-0AB0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7331-1KF02-0AB0
• Loại sản phẩm: Analogue Input Module
• Sêri: SIMATIC S7
• Số lượng đầu vào: 8
• Kiểu đầu vào: Analogue
• Loại môđun: Analogue Input Module
• Dòng điện đầu vào: 90 mA
• Điện áp nguồn: 30 V dc

SIMATIC S7-300, ANALOG INPUT SM 331, OPTICALLY ISOLATED, 8 AI, 13 BIT RESOLUTION, U/I/RESISTANCE/PT100, NI100, NI1000, LG-NI1000, PTC / KTY, 66 MS MODULE UPDATE, 1 X 40 PIN

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7214-1AG40-0XB0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7331-1KF02-0AB0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7331-1KF02-0AB0

		SIMATIC S7-300, Analog input SM 331, Isolated 8 AI, resolution 13 bits U/I/resistor/Pt100, NI100, NI1000, LG-NI1000, PTC/KTY, 66 ms conversion time; 1x 40-pole
Input current
from backplane bus 5 V DC, max.		90 mA
Power loss
Power loss, typ.		0.4 W
Analog inputs
Number of analog inputs		8
● For resistance measurement		8
permissible input voltage for voltage input (destruction limit), max.		30 V; 12 V continuous, 30 V for max. 1 s
permissible input current for current input (destruction limit), max.		40 mA
Input ranges
● Voltage		Yes
● Current		Yes
● Thermocouple		No
● Resistance thermometer		Yes
● Resistance		Yes
Input ranges (rated values), voltages
● 0 to +10 V		Yes
— Input resistance (0 to 10 V)		100 kΩ
● 1 V to 5 V		Yes
— Input resistance (1 V to 5 V)		100 kΩ
● 1 V to 10 V		No
● -1 V to +1 V		Yes
— Input resistance (-1 V to +1 V)		100 kΩ
● -10 V to +10 V		Yes
— Input resistance (-10 V to +10 V)		100 kΩ
● -2.5 V to +2.5 V		No
● -250 mV to +250 mV		No
● -5 V to +5 V		Yes
— Input resistance (-5 V to +5 V)		100 kΩ
● -50 mV to +50 mV		Yes
— Input resistance (-50 mV to +50 mV)		100 kΩ
● -500 mV to +500 mV		Yes
— Input resistance (-500 mV to +500 mV)		100 kΩ
● -80 mV to +80 mV		No
Input ranges (rated values), currents
● 0 to 20 mA		Yes
— Input resistance (0 to 20 mA)		100 Ω
● -10 mA to +10 mA		No
● -20 mA to +20 mA		Yes
— Input resistance (-20 mA to +20 mA)		100 Ω
● -3.2 mA to +3.2 mA		No
● 4 mA to 20 mA		Yes
— Input resistance (4 mA to 20 mA)		100 Ω
Input ranges (rated values), thermocouples
● Type B		No
● Type C		No
● Type E		No
● Type J		No
● Type K		No
● Type L		No
● Type N		No
● Type R		No
● Type S		No
● Type T		No
● Type U		No
● Type TXK/TXK(L) to GOST		No
Input ranges (rated values), resistance thermometer
● Cu 10		No
● Ni 100		Yes; Standard/climate
— Input resistance (Ni 100)		100 MΩ
● Ni 1000		Yes
— Input resistance (Ni 1000)		100 MΩ
● LG-Ni 1000		Yes; Standard/climate
— Input resistance (LG-Ni 1000)		100 MΩ
● Ni 120		No
● Ni 200		No
● Ni 500		No
● Pt 100		Yes; Standard/climate
— Input resistance (Pt 100)		100 MΩ
● Pt 1000		No
● Pt 200		No
● Pt 500		No
Input ranges (rated values), resistors
● 0 to 150 ohms		No
● 0 to 300 ohms		No
● 0 to 600 ohms		Yes
— Input resistance (0 to 600 ohms)		100 MΩ
● 0 to 6000 ohms		Yes
— Input resistance (0 to 6000 ohms)		100 MΩ
Thermocouple (TC)
Temperature compensation
— parameterizable		No
— internal temperature compensation		No
— external temperature compensation with compensations socket		No
Characteristic linearization
● parameterizable		Yes
Cable length
● shielded, max.		200 m; max. 50 m at 50 mV
Analog value generation for the inputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		13 bit
● Integration time, parameterizable		Yes; 60 / 50 ms
● Basic conversion time (ms)		66 / 55 ms
● Interference voltage suppression for interference frequency f1 in Hz		50 / 60 Hz
Encoder
Connection of signal encoders
● for voltage measurement		Yes
● for current measurement as 2-wire transducer		Yes; with external supply
● for current measurement as 4-wire transducer		Yes
● for resistance measurement with two-wire connection		Yes
● for resistance measurement with three-wire connection		Yes
● for resistance measurement with four-wire connection		Yes
Errors/accuracies
Operational error limit in overall temperature range
● Voltage, relative to input range, (+/-)		0.6 %; ±0.6 % (±5 V, 10 V, 1 to 5 V, 0 to 10 V); ±0.5 % (±50 mV, 500 mV, 1 V)
● Current, relative to input range, (+/-)		0.5 %; ±20 mA, 0 to 20 mA, 4 to 20 mA
● Resistance, relative to input range, (+/-)		0.5 %; 0 to 6 kohms, 0 to 600 kohms
● Resistance thermometer, relative to input range, (+/-)		1 Kelvin (Pt100, Ni100, climatic; Ni1000, LG-Ni1000, standard; Ni1000, LG-Ni1000, climatic); 1.2 Kelvin (Pt100, Ni100, standard)
Basic error limit (operational limit at 25 °C)
● Voltage, relative to input range, (+/-)		0.4 %; 0.4% (±5 V, 10 V, 1 to 5 V, 0 to 10 V); 0.3% (±50 mV, 500 mV, 1 V)
● Current, relative to input range, (+/-)		0.3 %; ±20 mA, 0 to 20 mA, 4 to 20 mA
● Resistance, relative to input range, (+/-)		0.3 %; 0 to 6 kohms, 0 to 600 kohms
● Resistance thermometer, relative to input range, (+/-)		1 Kelvin (Pt100, Ni100, standard); 0.8 Kelvin (Pt100, Ni100, climatic; Ni1000, LG-Ni1000, standard; Ni1000, LG-Ni1000, climatic)
Interrupts/diagnostics/status information
Diagnostics function		No
Alarms
● Diagnostic alarm		No
● Limit value alarm		No
Diagnostic messages
● Diagnostic information readable		No
Diagnostics indication LED
● Group error SF (red)		No
Potential separation
Potential separation analog inputs
● between the channels		No
● between the channels and backplane bus		Yes
Isolation
Isolation tested with		500 V DC
Connection method
required front connector		40-pin
Dimensions
Width		40 mm
Height		125 mm
Depth		117 mm
Weights
Weight, approx.		250 g
last modified:		05/09/2020
