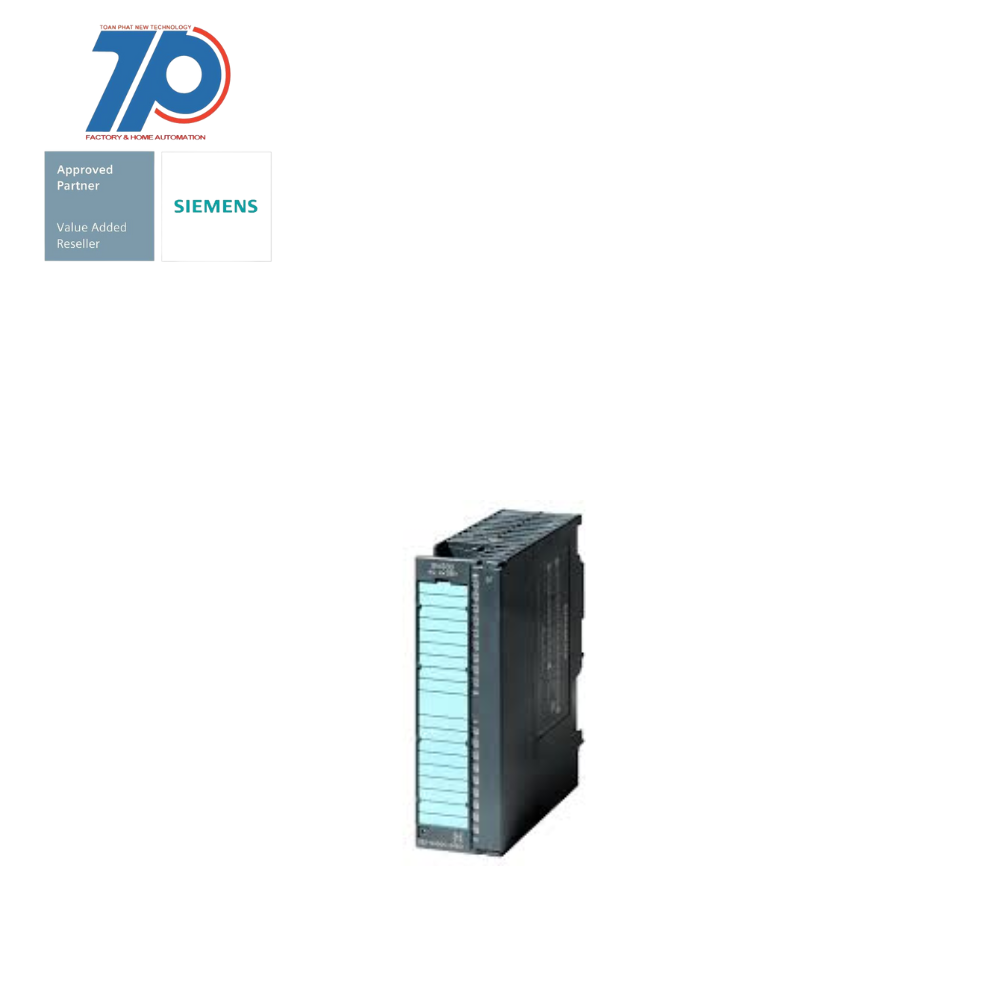

6ES7332-7ND02-0AB0 – SIMATIC S7-300

Thông số kỹ thuật: PLC S7-300 6ES7332-7ND02-0AB0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7332-7ND02-0AB0
• Loại sản phẩm: Analogue Output Module
• Sêri: SIMATIC S7-300
• Số lượng đầu ra: 4
• Loại đầu ra: Analogue
• Loại môđun: Analogue Output Module
• Dòng điện đầu vào: 290 mA (Load Voltage);120 mA (Backplane)
• Điện áp nguồn: 24 V dc
• Kích thước: 40 x 125 x 117 mm

SIMATIC S7,SM 332 ANALOG OUTPUT CHANNEL TO CHANNEL ISOLATION, 4 AO, 16 BIT RESOLUTION, 0-10V, 1-5V, +/-10V, +/-20MA, 0/4 – 20MA, 20 PIN, FIT FOR ISOCHRONE MODE IMPROVED DP-CYCLE TIME FOR ISOCHRONE MODE

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7332-7ND02-0AB0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7332-7ND02-0AB0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7332-7ND02-0AB0

		SIMATIC S7-300, Analog output SM 332, isolated by channel, 4 AI, Resolution 16 bit, 0-10 V, 1-5 V, +/-10 V, +/-20 mA, 0/4-20mA, 20-pole, suitable for isochronous mode improved bus cycle times for the isochronous mode
Supply voltage
Load voltage L+
● Rated value (DC)		24 V
● Reverse polarity protection		Yes
Input current
from load voltage L+ (without load), max.		290 mA
from backplane bus 5 V DC, max.		120 mA
Power loss
Power loss, typ.		3 W
Analog outputs
Number of analog outputs		4; Isochronous mode
Voltage output, short-circuit protection		Yes
Voltage output, short-circuit current, max.		40 mA
Current output, no-load voltage, max.		18 V
Output ranges, voltage
● 0 to 10 V		Yes
● 1 V to 5 V		Yes
● -10 V to +10 V		Yes
Output ranges, current
● 0 to 20 mA		Yes
● -20 mA to +20 mA		Yes
● 4 mA to 20 mA		Yes
Load impedance (in rated range of output)
● with voltage outputs, min.		1 kΩ
● with voltage outputs, capacitive load, max.		1 µF
● with current outputs, max.		500 Ω
● with current outputs, inductive load, max.		1 mH
Cable length
● shielded, max.		200 m
Analog value generation for the outputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		16 bit
● Conversion time (per channel)		200 µs; in isochronous mode 640 µs
Settling time
● for resistive load		0.2 ms
● for capacitive load		3.3 ms
● for inductive load		0.5 ms
Errors/accuracies
Operational error limit in overall temperature range
● Voltage, relative to output range, (+/-)		0.12 %
● Current, relative to output range, (+/-)		0.18 %
Basic error limit (operational limit at 25 °C)
● Voltage, relative to output range, (+/-)		0.02 %
● Current, relative to output range, (+/-)		0.02 %
Interrupts/diagnostics/status information
Diagnostics function		Yes; Parameterizable
Alarms
● Diagnostic alarm		Yes; Parameterizable
Diagnostic messages
● Diagnostic information readable		Yes
Diagnostics indication LED
● Group error SF (red)		Yes
Potential separation
Potential separation analog outputs
● between the channels		Yes
● between the channels and backplane bus		Yes
● between the channels and the power supply of the electronics		Yes
Isolation
Isolation tested with		1500 V DC
Connection method
required front connector		20-pin
Dimensions
Width		40 mm
Height		125 mm
Depth		117 mm
Weights
Weight, approx.		220 g
last modified:		05/28/2020
