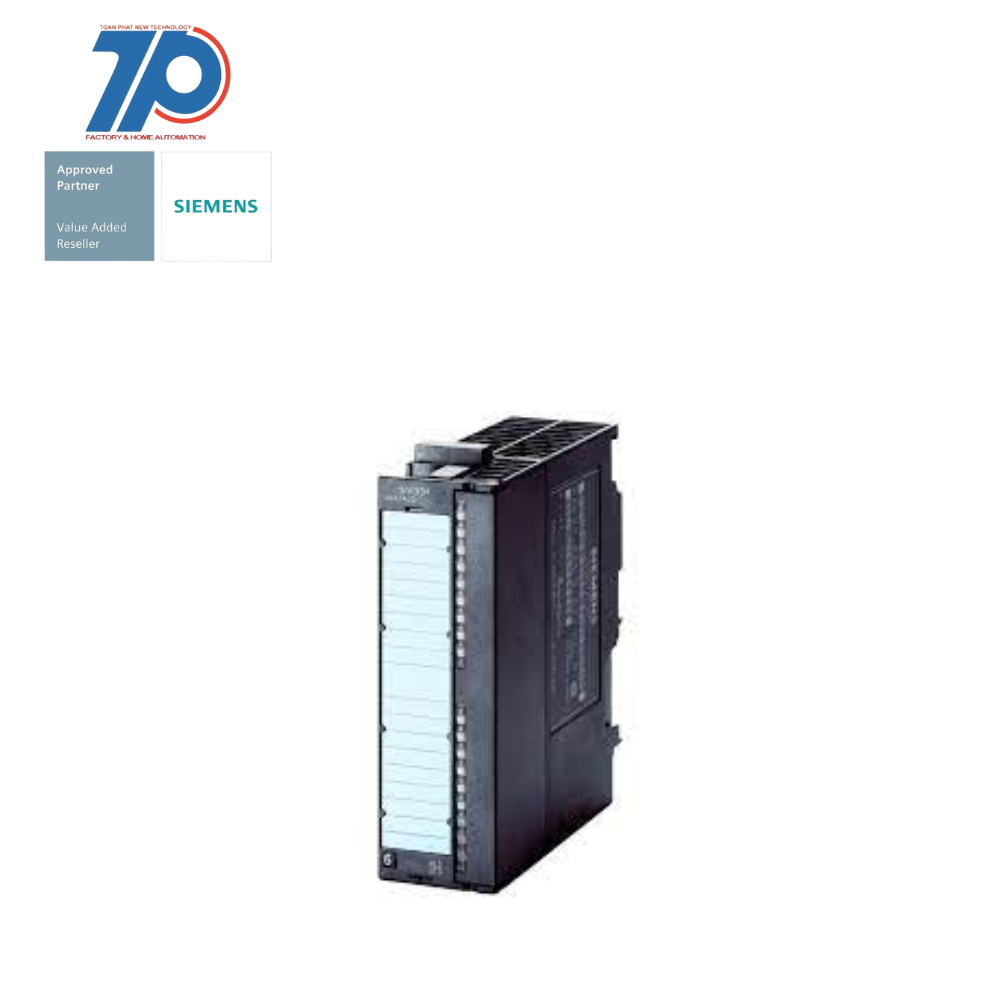

6ES7334-0KE00-0AB0 – SIMATIC S7-300

Thông số kỹ thuật: PLC S7-300 6ES7334-0KE00-0AB0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7334-0KE00-0AB0
• Loại sản phẩm: Analogue Module
• Sêri: SIMATIC S7-300
• Số lượng đầu vào: 4
• Kiểu đầu vào: Analogue
• Loại môđun: Analogue Module
• Dòng điện đầu vào: 80 mA (Load Voltage);60 mA (Backplane)
• Điện áp nguồn: 24 V dc
• Kích thước: 40 x 125 x 117 mm

SIMATIC S7-300, ANALOG MODULE SM 334, OPTICALLY ISOLATED, 4AE/2AA, 12 BIT, 0-10V F. PT100 (CLIMAT RANGE -120 – 155 DEGR.) AND 10 KOHM MEASURING RANGE, 1 X 20 PIN

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7334-0KE00-0AB0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7334-0KE00-0AB0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7334-0KE00-0AB0

		SIMATIC S7-300, Analog module SM 334, isolated, 4 AI/2 AO, 12 bit, 0-10 V f. Pt100 (climatic range -120-155 degrees) and 10 kOhm measuring range, 1x 20-pole
Supply voltage
Load voltage L+
● Rated value (DC)		24 V
● Reverse polarity protection		Yes
Input current
from supply and load voltage L+ (without load), max.		80 mA
from backplane bus 5 V DC, max.		60 mA
Power loss
Power loss, typ.		2 W
Analog inputs
Number of analog inputs		4
● For voltage measurement		2
● For resistance measurement		4
permissible input voltage for voltage input (destruction limit), max.		20 V; continuous; 75 V for max. 1 s (mark to space ratio 1:20)
Cycle time (all channels) max.		85 ms
Input ranges
● Voltage		Yes
● Current		No
● Thermocouple		No
● Resistance thermometer		Yes
● Resistance		Yes
Input ranges (rated values), voltages
● 0 to +10 V		Yes
— Input resistance (0 to 10 V)		100 kΩ
Input ranges (rated values), resistance thermometer
● Pt 100		Yes; only climatic range
Input ranges (rated values), resistors
● 0 to 10000 ohms		Yes
Characteristic linearization
● parameterizable		Yes
Cable length
● shielded, max.		100 m
Analog outputs
Number of analog outputs		2
Voltage output, short-circuit protection		Yes
Voltage output, short-circuit current, max.		30 mA
Output ranges, voltage
● 0 to 10 V		Yes
Load impedance (in rated range of output)
● with voltage outputs, min.		2.5 kΩ
● with voltage outputs, capacitive load, max.		1 µF
Cable length
● shielded, max.		100 m
Analog value generation for the inputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		12 bit
● Integration time, parameterizable		Yes
● Integration time (ms)		16,67 / 20 ms
● Interference voltage suppression for interference frequency f1 in Hz		50 / 60 Hz
Analog value generation for the outputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		12 bit
● Conversion time (per channel)		500 µs
Settling time
● for resistive load		0.8 ms
● for capacitive load		0.8 ms
Encoder
Connection of signal encoders
● for voltage measurement		Yes
● for resistance measurement with two-wire connection		Yes
● for resistance measurement with three-wire connection		Yes
● for resistance measurement with four-wire connection		Yes
Errors/accuracies
Operational error limit in overall temperature range
● Voltage, relative to input range, (+/-)		0.7 %; 0 to 10V
● Resistance, relative to input range, (+/-)		3.5 %; 10 kOhm
● Resistance thermometer, relative to input range, (+/-)		1 %
● Voltage, relative to output range, (+/-)		1 %
Basic error limit (operational limit at 25 °C)
● Voltage, relative to input range, (+/-)		0.5 %; 0 to 10V
● Resistance, relative to input range, (+/-)		2.8 %; 10 kOhm
● Resistance thermometer, relative to input range, (+/-)		0.8 %
● Voltage, relative to output range, (+/-)		0.85 %
Interrupts/diagnostics/status information
Alarms		No
Diagnostics function		No
Potential separation
Potential separation analog inputs
● between the channels and backplane bus		Yes
Potential separation analog outputs
● between the channels		No
● between the channels and backplane bus		Yes
● between the channels and the power supply of the electronics		Yes
Isolation
Isolation tested with		500 V DC
Connection method
required front connector		20-pin
Dimensions
Width		40 mm
Height		125 mm
Depth		117 mm
Weights
Weight, approx.		200 g
last modified:		05/28/2020
