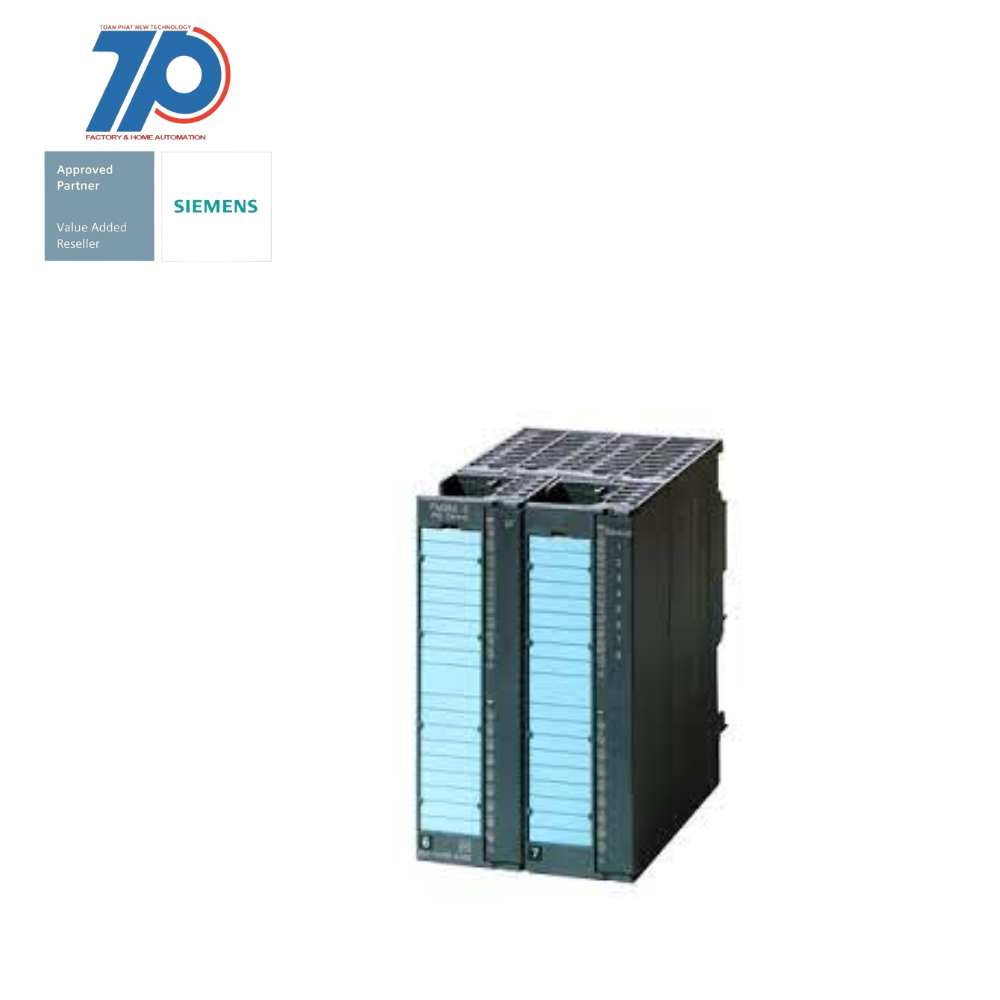

6ES7355-0VH10-0AE0 – SIMATIC S7-300

Thông số kỹ thuật: PLC S7-300 6ES7355-0VH10-0AE0

• Nhãn hiệu/Nhà sản xuất: Siemens
• Mã sản phẩm: 6ES7355-0VH10-0AE0
• Loại sản phẩm: I/O Module
• Sêri: SIMATIC S7-300
• Số lượng đầu vào: 8
• Kiểu đầu vào: Digital
• Loại môđun: I/O Module
• Dòng điện đầu vào: 310 mA (Load Voltage);75 mA (Backplane)
• Điện áp nguồn: 24 V dc
• Kích thước: 80 x 125 x 120 mm

SIMATIC S7-300, CONROL MODULE FM 355 C, 4 CHANNELS, CONTIN. 4 AI + 8 DI + 4 AO INCL. MULTI-LANG CONFIG. PACK., MANUAL AND GETTING STARTED (GER/EN/FR/IT) ON CD-ROM

Toàn Phát đối tác phân phối độc quyền các thiết bị công nghiệp SIEMENS – 6ES7355-0VH10-0AE0 chính hãng đầy đủ hóa đơn chứng từ và nguồn gốc xuất sứ.

Tất cả sản phẩm của Toàn Phát được bảo hành 12 tháng.

Chính sách khi mua hàng SIMATIC S7-300

Chính sách bảo hành

Khi mua hàng tại TPNEWTECH, tất cả sản phẩm của chúng tôi được bảo hành 12 tháng. Luôn sẵn sàng hỗ trợ sửa chữa và bảo trì lắp đặt cho tất cả KH dù KH có mua nhiều hay mua ít.

Hỗ trợ sửa chữa tận nơi đối với KH ở khu vực nội thành TP.Hồ Chí Minh.

KH ở xa có thể gửi hàng thông qua các bên vận chuyển để được sửa chữa.

Chính sách vận chuyển

Tất cả KH khi mua hàng có địa chỉ nhận hàng ở khu vực TP.Hồ Chí Minh sẽ được miễn phí hoàn toàn chi phí giao hàng (thời gian giao hàng nội thành HCM từ 1-3 ngày làm việc).

Đối với các KH ngoại thành tùy vào số lượng đặt hàng lớn hay nhỏ chúng tôi sẽ linh động tối ưu chi phí giao hàng cho quý khách.

Hướng dẫn mua sản phẩm SIEMENS – 6ES7355-0VH10-0AE0

Để mua hàng quý khách có thể liên hệ với chúng tôi bằng cách gọi điện thoại hoặc Zalo

Hoặc gọi qua số điện thoại Hotline: (+84) 903 908 082

Thông tin kỹ thuật bổ sung 6ES7355-0VH10-0AE0

		SIMATIC S7-300, Control Unit FM 355 C, 4 channels, continuous, 4 AI+8 DI+4 AO incl. multi-language configuration package, Manual and Getting Started (de, de, fr, en fr, it) on CD-ROM
Supply voltage
Load voltage L+
● Rated value (DC)		24 V
● permissible range, lower limit (DC)		20.4 V
● permissible range, upper limit (DC)		28.8 V
Input current
from load voltage L+ (without load), max.		310 mA; Typ. 260 mA
from backplane bus 5 V DC, max.		75 mA; typ. 50 mA
Power loss
Power loss, typ.		6.5 W
Power loss, max.		7.8 W
Digital inputs
Number of digital inputs		8
Input characteristic curve in accordance with IEC 61131, type 2		Yes
Input voltage
● Rated value (DC)		24 V
● for signal “0”		-3 to +5V
● for signal “1”		13 to 30V
Input current
● for signal “1”, typ.		7 mA
Cable length
● shielded, max.		1 000 m
● unshielded, max.		600 m
Analog inputs
Number of analog inputs		4
permissible input voltage for voltage input (destruction limit), max.		30 V
permissible input current for current input (destruction limit), max.		40 mA
Input ranges
● Voltage		Yes
● Current		Yes
● Thermocouple		Yes
● Resistance thermometer		Yes
Input ranges (rated values), voltages
● 0 to +10 V		Yes
— Input resistance (0 to 10 V)		100 kΩ
● -1.75 V to +11.75 V		Yes
— Input resistance (-1.75 V to +11.75 V)		100 kΩ
● -80 mV to +80 mV		Yes
— Input resistance (-80 mV to +80 mV)		10 MΩ
Input ranges (rated values), currents
● 0 to 20 mA		Yes
— Input resistance (0 to 20 mA)		50 Ω
● 0 to 23.5 mA		Yes
— Input resistance (0 to 23.5 mA)		50 kΩ
● -3.5 mA to +23.5 mA		Yes
— Input resistance (-3.5 mA to +23.5 mA)		50 Ω
● 4 mA to 20 mA		Yes
— Input resistance (4 mA to 20 mA)		50 kΩ
Input ranges (rated values), thermocouples
● Type B		Yes
— Input resistance (Type B)		10 MΩ
● Type J		Yes
— Input resistance (type J)		10 MΩ
● Type K		Yes
— Input resistance (Type K)		10 MΩ
● Type R		Yes
— Input resistance (Type R)		10 MΩ
● Type S		Yes
— Input resistance (Type S)		10 MΩ
Input ranges (rated values), resistance thermometer
● Pt 100		Yes
— Input resistance (Pt 100)		10 MΩ
Thermocouple (TC)
Temperature compensation
— internal temperature compensation		Yes
— external temperature compensation with Pt100		Yes
Characteristic linearization
● parameterizable		Yes
Cable length
● shielded, max.		200 m; 50 m at 80 mV and thermocouples
Analog outputs
Number of analog outputs		4
Voltage output, short-circuit protection		Yes
Voltage output, short-circuit current, max.		25 mA
Current output, no-load voltage, max.		18 V
Output ranges, voltage
● 0 to 10 V		Yes
● -10 V to +10 V		Yes
Output ranges, current
● 0 to 20 mA		Yes
● 4 mA to 20 mA		Yes
Connection of actuators
● for voltage output two-wire connection		Yes
● for current output two-wire connection		Yes
Load impedance (in rated range of output)
● with voltage outputs, min.		1 kΩ
● with voltage outputs, capacitive load, max.		1 µF
● with current outputs, max.		500 Ω
● with current outputs, inductive load, max.		1 mH
Cable length
● shielded, max.		200 m; 50 m at 80 mV and thermocouples
Analog value generation for the inputs
Integration and conversion time/resolution per channel
● Resolution with overrange (bit including sign), max.		14 bit; 12 bit or 14 bit, parameterizable
Analog value generation for the outputs
Settling time
● for resistive load		0.1 ms
● for capacitive load		3.3 ms
● for inductive load		0.5 ms
Encoder
Connection of signal encoders
● for voltage measurement		Yes
● for current measurement as 4-wire transducer		Yes
Connectable encoders
● 2-wire sensor		Yes
— permissible quiescent current (2-wire sensor), max.		1.5 mA
Errors/accuracies
Operational error limit in overall temperature range
● Voltage, relative to input range, (+/-)		0.6 %; ±0.6 to ±1%
● Current, relative to input range, (+/-)		0.6 %; ±0.6 to ±1%
● Resistance thermometer, relative to input range, (+/-)		0.6 %; ±0.6 to ±1%
● Voltage, relative to output range, (+/-)		0.5 %
● Current, relative to output range, (+/-)		0.6 %
Basic error limit (operational limit at 25 °C)
● Voltage, relative to input range, (+/-)		0.4 %; 80 mV: ±0.6 %; 250 to 1 000 mV: ±0.4 %; 2.5 to 10 V: ±0.6 %; 3.2 to 20 mA: ±0.5 %
● Current, relative to input range, (+/-)		0.4 %; ±0.4 to ±0.6 %
● Resistance thermometer, relative to input range, (+/-)		0.4 %; ±0.4 to ±0.6 %
● Voltage, relative to output range, (+/-)		0.3 %
● Current, relative to output range, (+/-)		0.5 %
Interrupts/diagnostics/status information
Substitute values connectable		Yes; Parameterizable
Integrated Functions
Counter		No
Control technology
● Number of closed-loop controllers		4
Potential separation
Potential separation controller
● between the channels		No
● between the channels and backplane bus		Yes; Optocoupler
Isolation
Isolation tested with		500 V DC
Connection method
required front connector		2x 20-pin
Dimensions
Width		80 mm
Height		125 mm
Depth		120 mm
Weights
Weight, approx.		470 g
